Безпайкові з’єднувачі — це новий стандарт ефективного монтажу в електроніці. Рішення на основі технологій від Phoenix Contact, Degson та Molex дозволяють зекономити час, знизити витрати та покращити якість з’єднань.
Що таке безпайкове пряме з’єднання?
Це спосіб підключення з’єднувачів до друкованої плати без пайки, гвинтів або спеціальних інструментів. Компоненти вставляються в металізовані отвори або фіксуються пружинними елементами, забезпечуючи надійне електричне з’єднання.
Технологія SKEDD — запатентоване рішення від Phoenix Contact
SKEDD — це запатентована технологія компанії Phoenix Contact, яка дозволяє безпосередньо підключати з’єднувачі до друкованої плати без пайки. Контактні елементи SKEDD вставляються у металізовані отвори (PTH) і утримуються завдяки пружинній фіксації, створюючи надійне й знімне з’єднання.
Переваги SKEDD:
- Без інструментів і пайки — простий монтаж.
- Надійне з’єднання, стійке до вібрацій і механічного впливу.
- Легке сервісне обслуговування — з’єднувачі можна знімати й встановлювати багаторазово.
- Компактність — економія місця на платі.
Серії SKEDD (наприклад, SDC 2,5) підтримують до 16 контактів, напругу до 320 В і струм до 12 А.
Рішення для безпайкового монтажу від Molex Milli-Grid™
Компанія Molex пропонує власні рішення для безпайкового монтажу, зосереджуючись на компактності та швидкості інсталяції:
- Milli-Grid™ SKT — модульна система, що дозволяє створювати з’єднувачі з різною кількістю контактів. Хоча вимагає SMD-монтажу або пайки, її конструкція нагадує SKEDD за ергономікою та зручністю підключення.
З'єднувачі Degson для швидкого підключення
Degson пропонує практичні й бюджетні рішення, схожі на SKEDD за конструкцією. Хоча вони не є прямою реалізацією патентованої технології, принцип дії аналогічний — пряме вставлення у друковану плату без пайки.

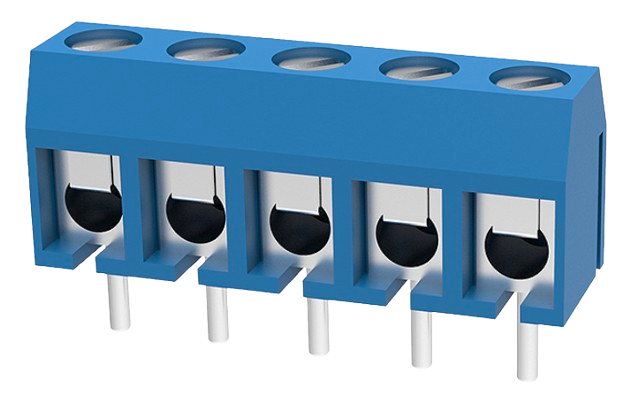

- DG301 series — з’єднувачі з пружинною фіксацією, встановлюються прямо в плату.
- DS203 series — варіанти для силових ліній до 12 А.
Degson ідеально підходить для проєктів із жорстким бюджетом, де потрібна простота монтажу та базова надійність.
Порівняльна таблиця технологій
| Бренд | Модель | Технологія | Контакти | Монтаж | Струм / Напруга | Особливості |
| Phoenix Contact | SDC 2,5 / SKEDD direct | SKEDD (патент) | до 16 | PTH без пайки | 12 А / 320 В | Пряме підключення, push-in, сервісність |
| Molex | Milli-Grid™ | Пружинне SMT | до 40 | SMT / THT | до 3 А / 125 В | Компактність, гнучкий монтаж |
| Degson | DG301, DS203 | Безпайкове підключення | до 24 | Прямо в плату | до 12 А / 300 В | Бюджетне рішення з хорошою надійністю |
Висновок
Інноваційні безпайкові з’єднувачі — це ключ до швидкого, надійного та зручного монтажу в сучасній електроніці.
Компанія СЕА є офіційним дистриб’ютором Phoenix Contact, Molex та Degson в Україні. Наша технічна підтримка допоможе підібрати оптимальне рішення саме під ваш проєкт!
