Как научиться паять: с чего начать и какие инструменты нужны

Пайка — это один из базовых навыков, приобретающий особую актуальность в наше время. Развитие электроники, популярность дронов, DIY-проектов, робототехники, а также растущий спрос на квалифицированных специалистов в сфере монтажа электроники делает умение паять не только полезным, но и востребованным. Даже в быту умение паять провода или простые радиодетали может сэкономить деньги и время.

Как научиться паять паяльником? Какие инструменты для этого нужны? Как правильно пользоваться паяльником и избегать распространенных ошибок? В этой статье рассмотрим все поэтапно.

Необходимое оборудование для пайки

Что нужно для того, чтобы паять? Прежде всего – набор базовых инструментов и материалов. Современная пайка не требует большого бюджета, но без качественного оборудования обучение может превратиться в сплошное разочарование.

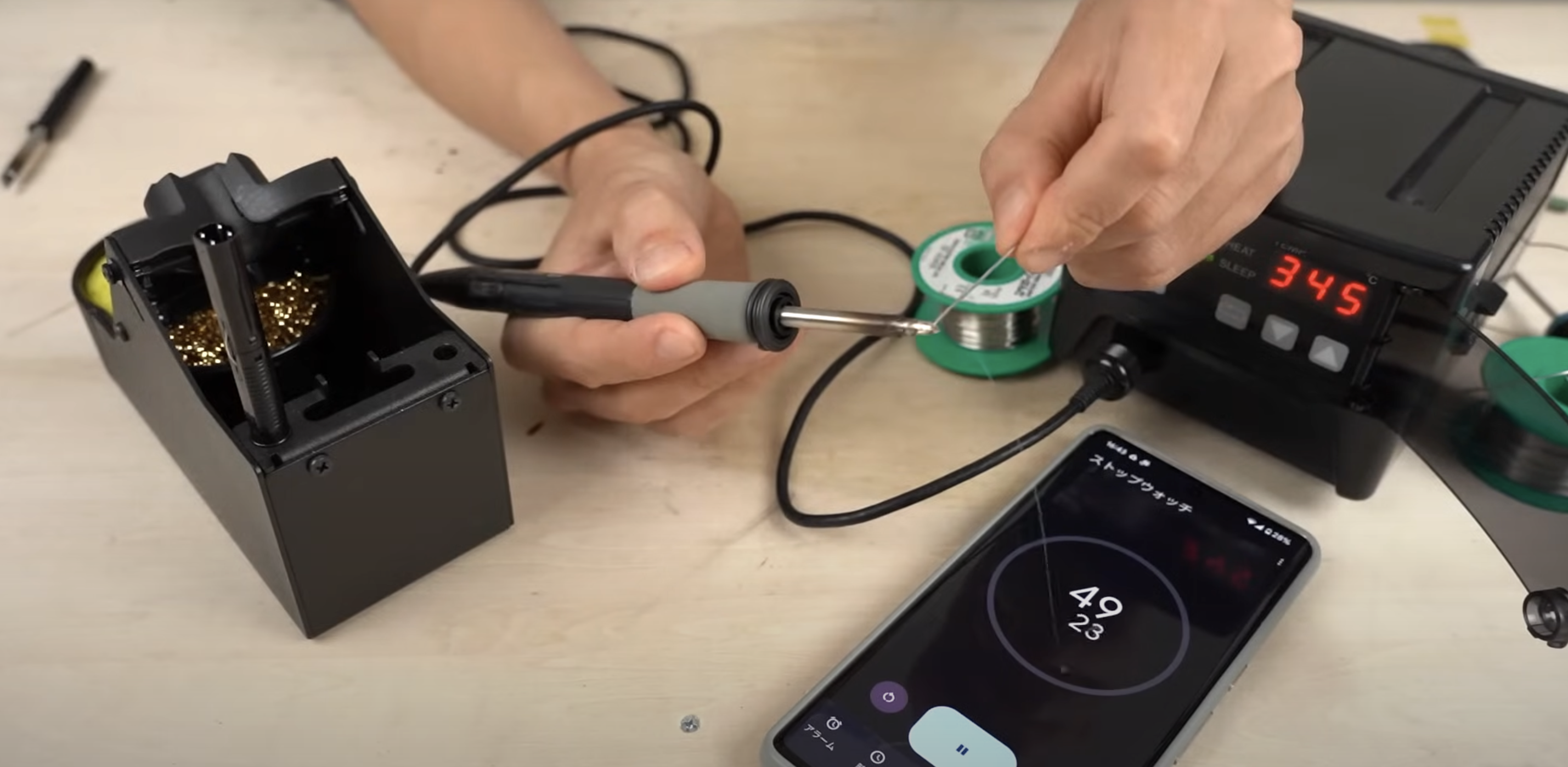

Паяльник или паяльная станция

Ключевым инструментом в процессе пайки является паяльник. Если вы начинаете знакомство с этим делом, оптимальным решением станет простой электрический паяльник с мощностью в пределах 40–60 Вт. Однако для регулярной работы лучше выбрать паяльную станцию ​​с возможностью регулировки температуры. Такое устройство позволяет точно установить температуру нагрева (обычно достаточно 300-350 °C), что минимизирует вероятность повреждения чувствительных элементов.

Паяльник используют в качестве основного инструмента для соединения микросхем и мелких металлических деталей. При выборе паяльника в первую очередь следует ориентироваться на его мощность:

• 10 Вт – идеальный паяльник для работы с микросхемами, ведь такая мощность позволяет избежать перегрева хрупких компонентов. Также подходит для монтажа на печатных платах.
• 20–40 Вт – базовый выбор для периодического использования дома. Подходит для пайки платы и небольших электронных деталей.
• 50–80 Вт – данный паяльник подходит для пайки проводов, электрических соединений, бытовой и радиотехники. В частности, паяльник на 60 Вт считается универсальным.
• 100 Вт и более – паяльник предназначен для работы с массивными объектами, такими как толстые кабели, трубы, элементы большого диаметра. Используется в основном в производственных условиях.

На рынке представлены классические паяльники с нихромовым нагревателем и массивным медным жалом и современные паяльники, оснащенные керамическими нагревателями и жалами с никелевым покрытием. Оба типа поддерживают переменные жала разных форм:

• Плоское (отвертка) – для работы с большими контактами;
• Скошенное – для удобного нанесения припоя;
• Конусное – для деталей среднего размера;
• Игольчатое — для мельчайших элементов.

Таким образом, правильный выбор паяльника или станции зависит от задач и частоты использования. Для бытовых нужд достаточно базовой модели, а для серьезной работы лучше инвестировать в паяльную станцию ​​с точной регулировкой температуры.

Припой

Припой – это сплав металлов, плавящийся при относительно низкой температуре и соединяющий элементы между собой. Самый распространенный – припой на основе олова с добавлением свинца (например, Sn63Pb37) или бессвинцовые припои (экологические, но более сложные в работе). Многие варианты припоя уже содержат флюс внутри.

Флюс

Флюс для пайки очищает поверхность от окисью и улучшает сцепление припоя. Какой флюс лучше для пайки? Для новичков рекомендуется жидкий флюс или флюс-гель – они просты в использовании. Для сложной пайки используют кислотные флюсы, но с ними нужно соблюдать осторожность — они могут повредить элементы платы.

Оплетки для выпаивания

Если во время пайки остался избыточный припой, его легко удалить с помощью специальной медной оплетки. Этот расходный материал представляет собой тоненькие медные провода, сплетенные в плоскую ленту и пропитанные флюсом. Чтобы убрать припой, достаточно приложить конец ленты к месту пайки и нагреть его паяльником – оплетка мгновенно впитает лишнее, подобно губке. Такой метод особенно полезен новичкам, работающим с микросхемами и еще не имеющим достаточно опыта.

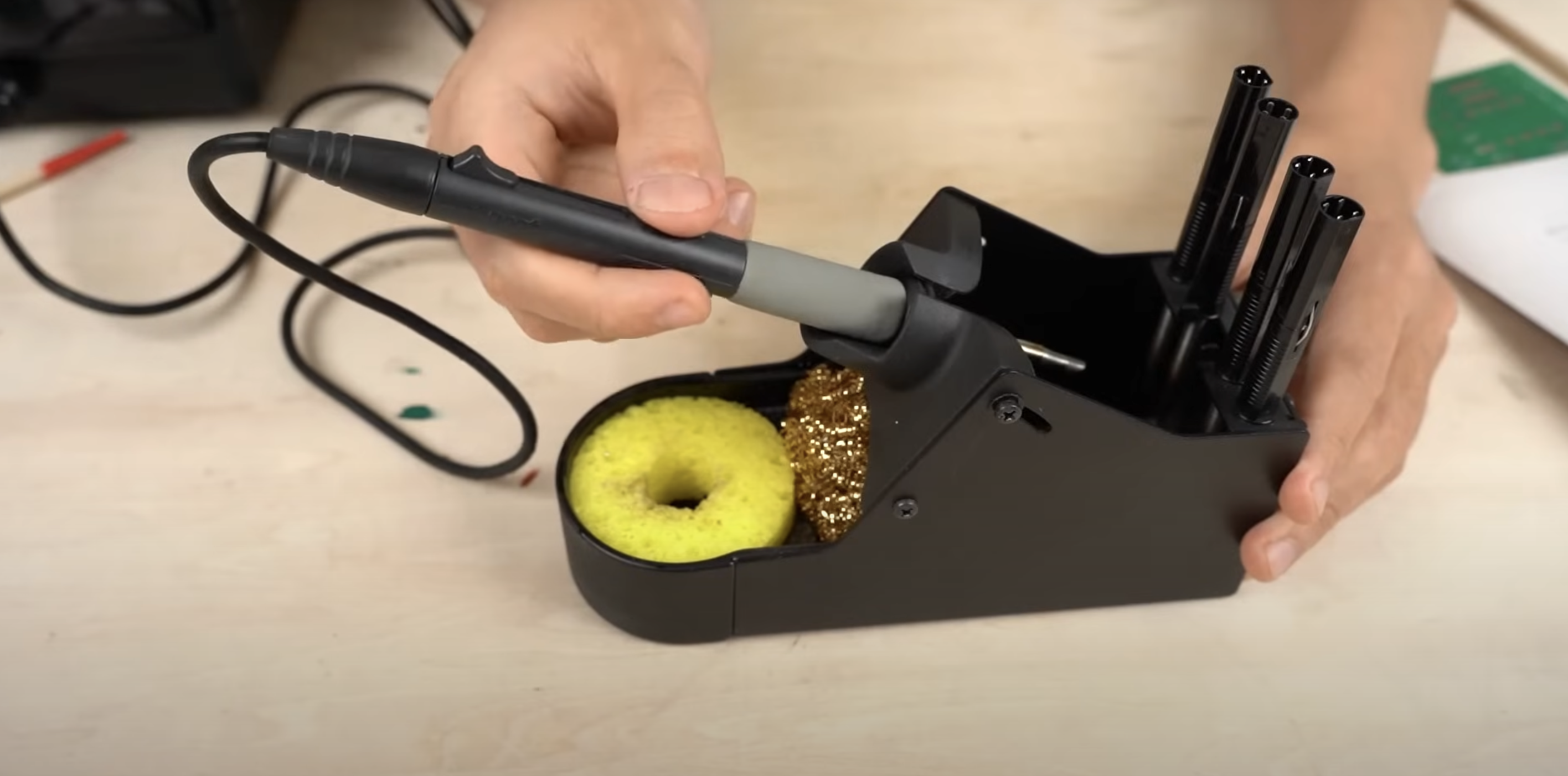

Средства для очистки жала паяльника

Чистое жало паяльника – залог качественной пайки. Для очищения используют губку с водой, латунную стружку или специальные очистные станции. Жало следует регулярно очищать во время работы во избежание перегрева и плохой теплопроводности.

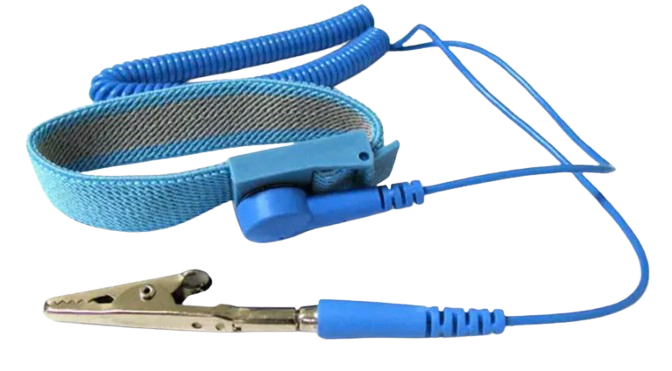

Антистатический браслет

При пайке электроники важно защитить компоненты от статического электричества. Для этого используют антистатические браслеты, заземляющие мастера и защищающие микросхемы.

Другие инструменты

Кроме паяльника и расходных материалов, в работе монтажника-оператора по ручному паяльному монтажу используется ряд дополнительных инструментов и устройств, значительно облегчающих и ускоряющих процесс работы, а также повышающих ее качество. Рассмотрим самые распространенные из них:

1. Третья рука (подставка с держателями)
Это удобное приспособление, позволяющее зафиксировать печатную плату, провода или другие мелкие компоненты во время пайки. Она состоит из тяжелого металлического основания, подвижных держателей (обычно с зажимами-крокодилами) и иногда увеличительного стекла. Использование «третьей руки» позволяет сосредоточиться на точном размещении жала паяльника и подаче припоя.

2. Пинцеты

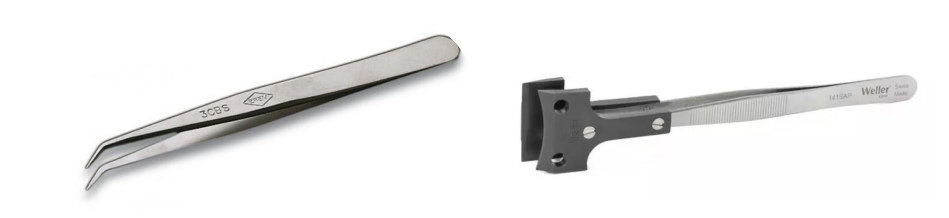

Различные антистатические антимагнитные пинцеты – незаменимый инструмент при работе с мелкими SMD-компонентами. Они позволяют точно захватывать и удерживать резисторы, конденсаторы, диоды и другие элементы, предотвращая их смещение или перегревание.

3. Диагностические инструменты
Для контроля качества соединений и проверки работоспособности компонентов используются:

• Мультиметр – для измерения напряжения, тока, сопротивления и проверки целостности соединений;
• Лупа или микроскоп – для визуального обзора качества паяных швов, особенно важно при работе с SMD-компонентами;
• Тестеры компонентов позволяют определить номиналы и работоспособность элементов до или после монтажа.

4. Флюс-кисти и дозаторы
Флюс наносится на место пайки перед подачей припоя для улучшения смачивания. Для этого удобно использовать специальные кисти, а в условиях серийного производства флюс в дозаторах или ручках, что дает возможность точно дозировать жидкость.

5. Термовоздушная паяльная станция
Это специализированный инструмент для демонтажа и монтажа SMD-компонентов.

6. Вытяжка или дымоуловитель
Во время ручной пайки образуются пары флюса и припоя, которые могут быть вредными при длительном вдыхании.

7. Органайзеры и контейнеры
Для хранения и сортировки компонентов используются удобные ящики, лотки и органайзеры. Это не только упрощает работу, но и уменьшает риск потери или смешивания компонентов.

Как правильно пользоваться паяльником

Пайка — это процесс соединения металлических элементов в твердом состоянии с помощью жидкого припоя. Во время нагревания припой плавится, проникает в промежуток между деталями, а после охлаждения твердеет, создавая крепкое соединение благодаря диффузии материалов. Важно, чтобы температура в процессе придерживалась по принципу:
T₁ < T₂ < T₃, где:

• T₁ – температура плавления припоя;
• T₂ — температура пайки;
• T₃ — температура плавления соединяемых материалов.

Кроме температурного режима, для надежного соединения необходимо учитывать несколько условий:

• предварительную очистку контактных поверхностей от оксидов;
• отсутствие смещения деталей до полного отверждения припоя;
• достаточная площадь соприкосновения между поверхностями.

В отличие от сварки, при пайке сами детали не расплавляются – только припой. Благодаря этому метод подходит для работы с мелкими компонентами, разрешает многократное соединение и разъединение деталей без изменения их геометрии.

Чтобы выполнить пайку качественно, следуйте следующей последовательности:

1. Включите паяльник и подождите 2–5 минут, пока он прогреется. Для большинства электронных компонентов достаточно температуры от 300 до 350°C. Если вы работаете с щекотливыми элементами – уменьшите нагрев паяльника.
2. Очистите жало паяльника с помощью специальной губки или очистной станции. Это удаляет окисление и обеспечивает лучший тепловой контакт.
3. Не грейте сам припой, а нагревайте место соединения, и уже тогда поднесите припой, который самостоятельно расплавится и заполнит промежуток.
4. Соблюдайте технику безопасности:

• перед работой проверьте шнур питания на наличие повреждений или загибов;
• не прикасайтесь к корпусу прибора — держите паяльник только за ручку;
• обеспечьте хорошее освещение рабочей зоны и вентиляцию, ведь во время пайки образуются пары.

Перед тем, как впервые пользоваться паяльником, нужно удалить заводскую смазку, которая может дымить при нагревании. Для этого паяльник часто подключают к удлинителю и выносят на улицу для прогревания.

После очищения зажалите жало – для этого опустите его в жидкий флюс, а затем нанесите тонкий слой олова. Это защищает поверхность жала и улучшает теплопередачу.

В случае чрезмерного количества припоя используйте медную оплетку — ленту из тонких медных проводов, пропитанную флюсом. Ее прикладывают к месту пайки и прогревают паяльником. Оплетение впитывает припой, как губка. Это особенно удобно для начинающих при работе с микросхемами.

Правильная подготовка, соблюдение температурного режима и безопасность – залог качественной пайки даже для новичка. Следуя этим рекомендациям, вы сможете использовать паяльник эффективно, точно и без риска для себя и техники.

Как начать паять: простые шаги для начинающих

Научиться паять — это навык, который может овладеть каждый. Даже если вы никогда не держали в руках паяльник, достаточно желания, базовых знаний и немного практики, чтобы уверенно пользоваться паяльником и выполнять простые паяльные работы в быту или в работе. Ниже – пошаговая инструкция для начинающих, с чего именно следует начинать.

1. Ознакомьтесь с теорией пайки
Перед тем как включать паяльник, полезно понять основные понятия:

• что такое припой и как он работает (сплав олова и свинца или бессвинцовый вариант);
• для чего нужен флюс (обеспечивает смачивание и предотвращает окисление);
• что означает хороший паяный шов (гладкий, блестящий, без трещин или излишков припоя);
• какие температуры используются при пайке (обычно 300–350 °C, в зависимости от типа припоя);
• почему важно соблюдать технику безопасности.

2. Подготовьте рабочее место
Вам понадобится:

• ровная, хорошо освещенная поверхность (идеально – антистатический коврик);
• вытяжка или проветриваемое помещение;
• удобный доступ к розеткам;
• органайзер или контейнер для компонентов;
• защитные очки, если работаете с проводами или платами.

Комфортное рабочее место – залог безопасной и качественной пайки.

3. Начните с простых упражнений
Чтобы "набить руку", не обязательно сразу паять сложные схемы. Начните с простых упражнений:

• соедините два провода;
• припаяйте проволоку к медному кольцу;
• потренируйтесь на макетной плате, где можно несколько раз паять и перепаивать.

Лучше потратить несколько часов на простые элементы, чем сразу испортить дорогую плату из-за ошибок.

4. Соблюдайте основы техники пайки
Вот базовые правила, которых следует соблюдать:

• не перегревайте компоненты – это может их повредить;
• наносите флюс перед пайкой для лучшего соединения;
• удерживайте паяльник под углом 45°, чтобы легко контролировать нагрев и подачу припоя;
• не прикасайтесь к жалу пластиковых элементов — они могут плавиться и выделять вредные пары;
• регулярно очищайте жало от остатков припоя и флюса (с помощью влажной губки или специальной стружки).

5. Изучите самые распространенные типы пайки
В работе с паяльником вы столкнетесь с несколькими видами паяльных соединений:

• соединение проволока-проволока (скручивание и пропайка);
• проволока к плате (через отверстия или поверхностно);
• монтаж резисторов, конденсаторов, диодов, микросхем (SMD или DIP);
• выпайка старых компонентов.

Каждый из этих типов имеет свои особенности. Постепенно вы научитесь определять, сколько нужно припоя, как держать паяльник и как избегать перегрева.

6. Работайте медленно и внимательно
Не торопитесь. Первые попытки могут быть неловкими – это нормально. Сосредоточьтесь на аккуратности, а не скорости. Паяльник нуждается во внимании. Лучше медленно, но качественно выполнить пять соединений, чем быстро сделать десять и испортить плату.

7. Анализируйте свои результаты
После каждого упражнения оценивайте качество швов:

• равномерно распределенный припой;
• есть ли блеск (признак правильного нагрева);
• хорошо ли держится элемент.

Научиться правильно паять можно быстро — все зависит от вашего желания и усилий.

Пайка оловом

Олово в пайке выступает как припой. Чтобы надежно соединить две детали, подогреть одну поверхность и прижать ее к другой недостаточно. Лучше всего для этого использовать паяльную станцию, ведь у нее есть очевидные преимущества:

• возможность точно регулировать температуру нагрева;
• поддержание стабильной температуры без перепадов, что предотвращает перегорание жала;
• термостойкие и долговечные жала паяльной станции.

Для работы с оловом также понадобятся кусачки и нож. Затем нанесем флюс и аккуратно расплавим олово паяльником – оно сразу омывает контактную площадку при легком прикосновении. После завершения работы остатки флюса следует тщательно удалить.

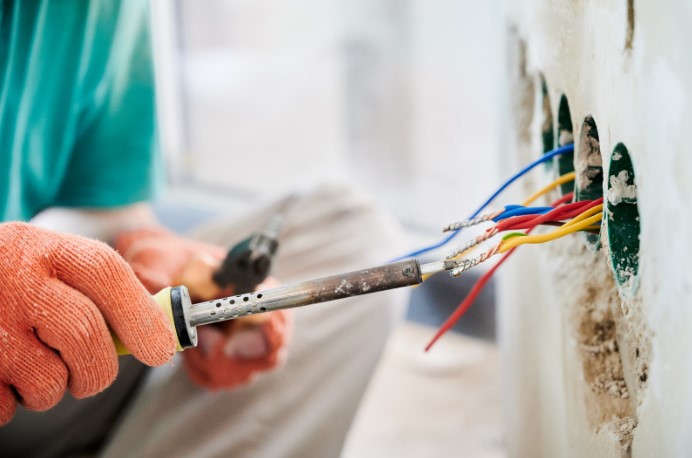

Как правильно паять провода

Провода – это одни из самых распространенных деталей, которые приходится паять. Но как паять провода? Чтобы получить прочное и надежное соединение с хорошей проводимостью и припаять провод к плате, следует придерживаться следующих шагов:

1. Снимите изоляционный слой с концов провода с помощью кусачек или острого ножа.
2. Очистите обнаженные концы от загрязнений, жирных пятен и окислов, используя соответствующие методы очистки – например, обезжиривание спиртом или ацетоном, легкую зачистку наждачной бумагой, скребком или скальпелем, а также при необходимости – обработку раствором канифоли или специальным флюсом для удаления окислов.
3. Предварительно соедините провода, скрутив их вместе в нужной конфигурации последовательно или параллельно.
4. Нанесите тонкий слой флюса на поверхность проволоки, которую будете паять.
5. Нанесите паяльником припой так, чтобы он равномерно покрыл соединенную поверхность, заполнив все щели и промежутки.
6. После полного охлаждения припоя защитите место соединения изолентой или термоусадкой.

Следуя этим простым правилам, вы получите надежное и долговечное соединение.

Пайка одножильных и многожильных проводов

Для медных многожильных проводов кислотные флюсы не нужны – достаточно использовать жесткий жидкий флюс.

Существует два распространенных способа:

1. Надеваем на провод термоусадку, скручиваем жилы обоих проводов вместе, погружаем горячее жало паяльника в жидкий флюс, затем наносим припой на место скручивания.
2. Скручиваем жилы проводов отдельно, чтобы устранить разрыхление, лудим каждый провод, погружая паяльник в жидкий флюс и нанося припой (обычно 1–3 секунды достаточно). После этого надеваем термоусадку, соединяем залуженные концы с необходимым нахлыстом и припаиваем. Завершаем работу, фиксируя термоусадку паяльным феном.

Первый вариант обходится без предварительного лужения, из-за чего время пайки увеличивается, но это не критично, потому что вблизи нет чувствительных электронных компонентов.

Для одножильных проводов рекомендуется предварительно залудить концы, их ведь сложнее хорошо прогреть.

Если нужно соединить одножильный провод с многожильным, алгоритм таков:

• Снимаем изоляцию, при этом многожильный провод обнажаем на большую длину.
• Наматываем многожильный провод на одножильный.
• Дополнительно обматываем соединение тонкой проволокой для надежности, фиксируя зажимом плоскогубцев.
• Пропаиваем полученное соединение паяльником.

Следуя этим рекомендациям, вы получите прочные и качественные электрические соединения.

Как паять провод к плате (микросхемы)

Микросхема – это сложный электронный компонент, содержащий десятки или сотни мелких элементов. Она обеспечивает компактность и легкость современной электроники, но из-за высокой стоимости любое повреждение при монтаже может привести к дополнительным затратам на замену. Если с большими деталями и проводами работать проще, пайка микросхем требует большего внимания и деликатности.

Инструменты и оборудование

Для пайки микросхем нужен паяльник с низкой мощностью, рассчитанный на напряжение около 12 В с острым конусным жалом. Необходим также оловоотсос – устройство, которое помогает удалять припой с платы. Он напоминает шприц, где поршень с пружиной создает всасывающий эффект для сбора припоя.

Более удобным вариантом является термовоздушная паяльная станция, где пайка производится горячим воздухом с регулируемой температурой. Полезным инструментом также является термостол – нагревает плату снизу, обеспечивая равномерный нагрев и упрощая монтаж.

Современные бытовые приборы и компьютеры часто требуют пайки микросхем, поэтому знание этой технологии очень полезно. Применяют как классический паяльник, так и паяльный фен. Еще один метод – пайка бессвинцовым припоем, который менее вреден для здоровья, хотя имеет более высокую температуру плавления.

Материалы для пайки

• Трафарет;
• флюс;
• припой.

Сегодня можно купить готовые наборы для пайки микросхем, содержащие пинцеты, кисточки, несколько видов припоя и другие необходимые мелочи.

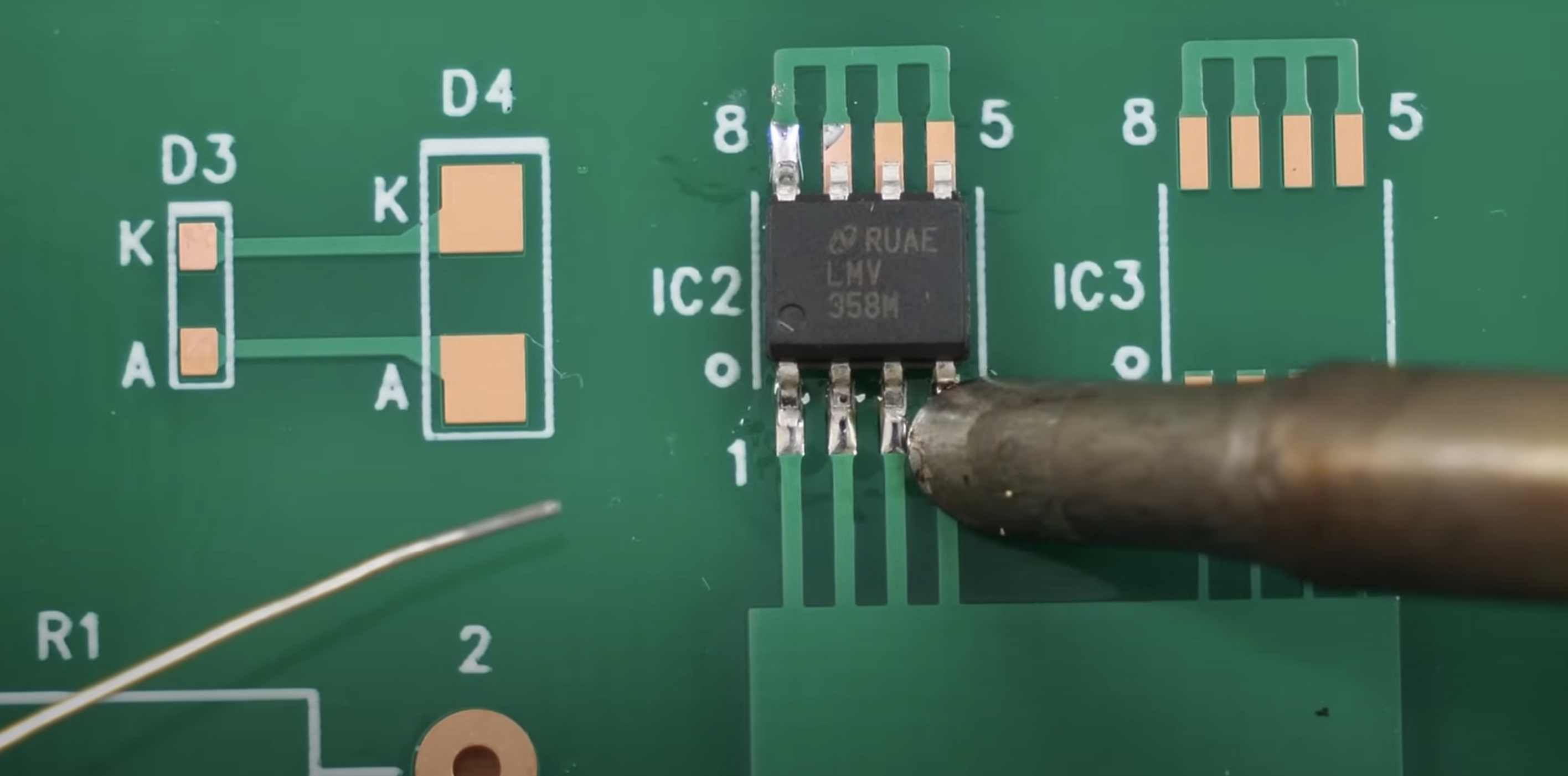

Пошаговая инструкция пайки микросхем:

1. Подготовьте все инструменты и материалы – все должно быть под рукой.
2. Отгибайте выводы микросхемы с помощью пинцета для лучшей фиксации.
3. Надежно зафиксируйте деталь, чтобы она не двигалась.
4. Нанесите немного припоя, предварительно смоченного флюсом (жидким флюсом) на место пайки, распределите его ровным слоем.
5. Припаяйте выводы, избегая перегрева – температура не должна превышать 280 °C.
6. Дождитесь, пока припой застынет, обеспечив крепкое соединение.
7. Аккуратно очистите плату спиртовым раствором для удаления остатков флюса.

Для повышения безопасности работы рекомендуется использовать антистатический коврик, ведь микросхемы чувствительны к статическому электричеству.

Как паять радиодетали

После пайки проводов пайка радиокомпонентов – одна из самых распространенных и базовых операций в радиоэлектронике. Рассмотрим основные техники пайки разных типов радиокомпонентов на плату.

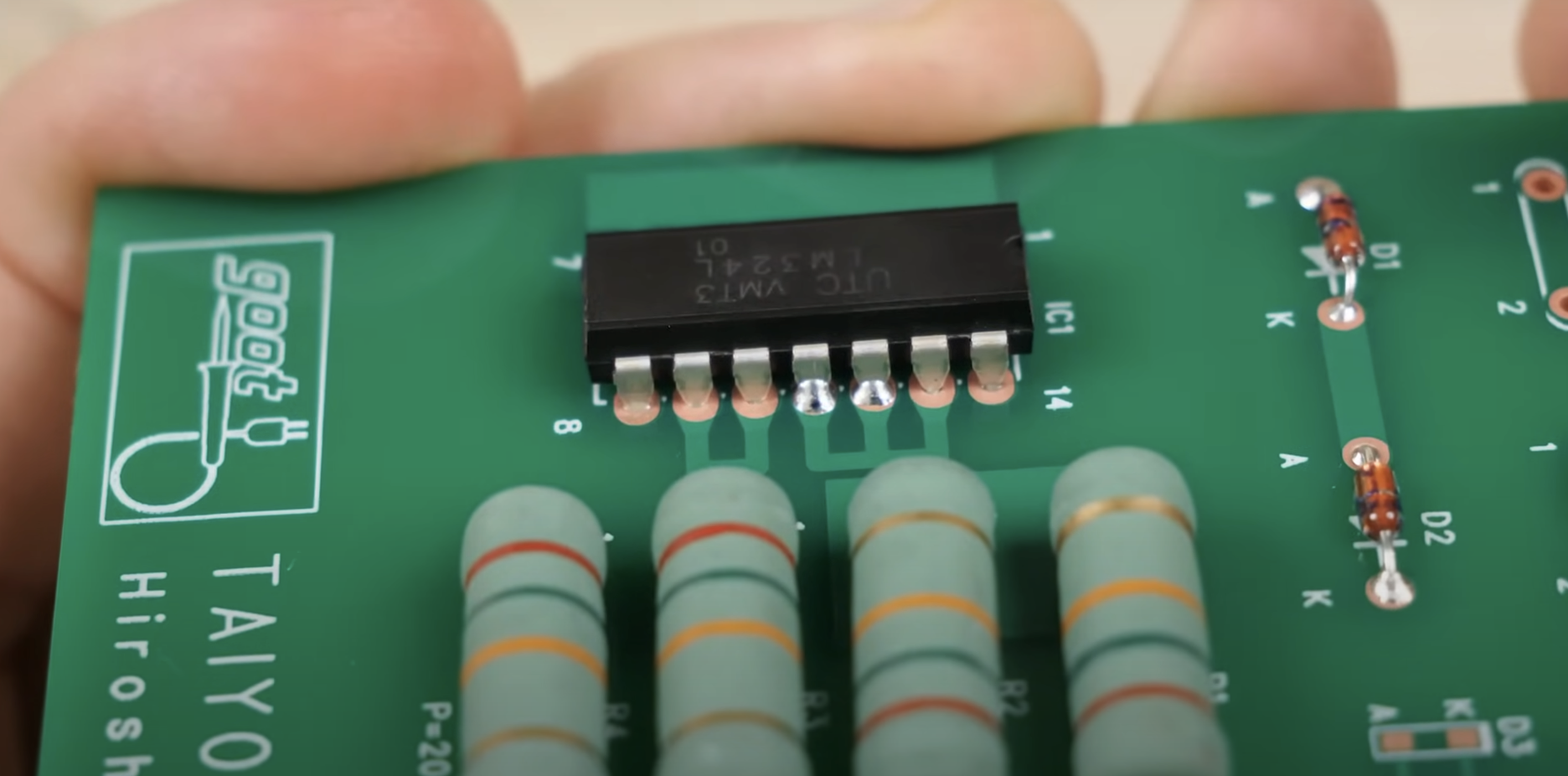

Резисторы, конденсаторы и диоды

Эти компоненты простейшие для пайки, но даже здесь важна координация работы паяльника в одной руке и вспомогательного инструмента (пинцет, отвертка и т.п.) в другой. Нужен также минимум опыта и сноровки.

• Конструкция: большинство таких деталей имеют два контакта (две ножки), которые вставляются в соответствующие отверстия на плате.

Выпайка компонента

Чтобы выпаять резистор, конденсатор или диод:

• Поочередно нагрейте припой на каждой ножке паяльником.
• Одновременно извлекайте компонент с противоположной стороны платы.
• После извлечения детали очистите отверстия от остатков припоя – это можно сделать как паяльником, так и механически (например, зубочисткой).

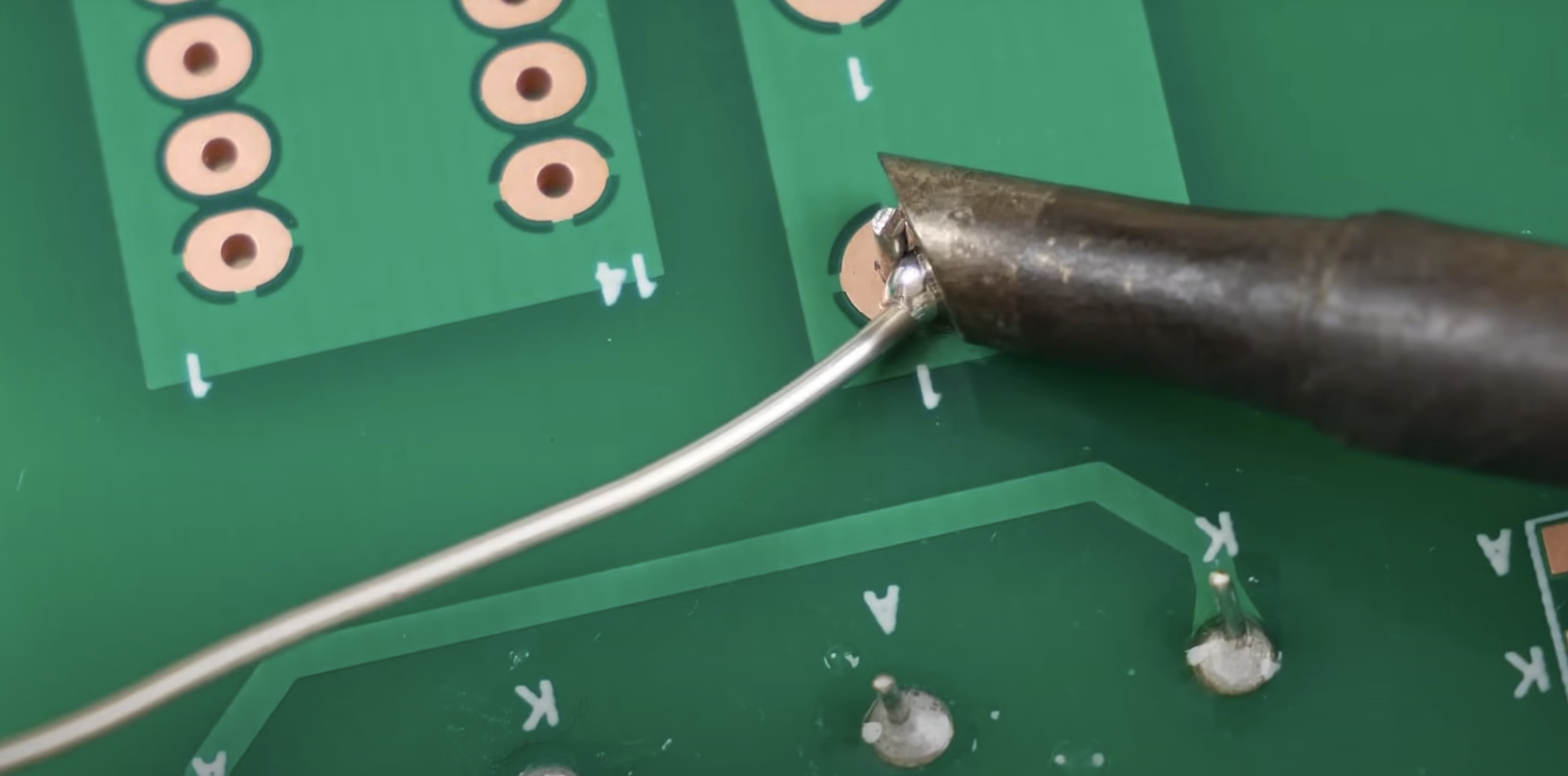

Пайка нового компонента

Алгоритм прост и состоит из следующих шагов:

1. Нанесите небольшое количество флюса на отверстия платы, в которые будут вставляться ножки компонента.
2. Вставьте ножки в соответствующие отверстия, держите его на месте пальцами.
3. Нагревайте контакт паяльником и наносите припой так, чтобы он заполнил отверстие и немного выступил на тыльной стороне платы в виде небольшого аккуратного бугорка.
4. Если ножки элемента слишком длинные, аккуратно обрежьте их бокорезами, чтобы не мешали.
5. Удалите остатки флюса спиртом или специальным растворителем.

Пайка резисторов, конденсаторов и диодов — базовый навык, не требующий сверхсложного оборудования, но требующий внимания и осторожности, особенно при нагревании, чтобы не повредить плату или сам компонент. Соблюдение этих простых правил обеспечит надежность и долговечность электронных устройств.

Ошибки и проблемы при пайке

Чтобы качественно паять и избежать повреждений компонентов и платы, важно знать о типичных ошибках, которые часто совершают даже опытные мастера. Вот несколько важных советов и ошибок, которые следует избегать:

1. Отсутствие подготовки и безопасности
Убедитесь, что устройство отключено от сети.

2. Пайка без флюса
Флюс – это необходимый элемент пайки, который помогает припою хорошо сцепиться с контактной поверхностью.

3. Плохая подготовка проводов
Если на проводах толстый слой оксидов, не полагайтесь только на флюс — сначала очистите провод механически, например ножом или наждачной бумагой.

4. Неправильное снятие изоляции
Не счищайте изоляцию горячим паяльником, особенно на многожильных проводах.

5. Неправильная эксплуатация паяльника
Регулярно очищайте жало паяльника от нагара и окислов.

6. Неправильная температура паяльника

• Установка слишком высокой температуры вредит паяльнику и компонентам.
• Слишком низкая температура приводит к плохому соединению, припой не плавится качественно. Оптимальная температура паяльника – примерно на 50 градусов выше точки плавления припоя.

7. Отсутствие вспомогательных инструментов для удаления припоя
Используйте специальную оплетку (паяльный переплет) или оловоотсос.

8. Неучтение особенностей металлов
Различные металлы требуют разного подхода: подготовки, выбора флюса и температурного режима. Например:

• Плохо паяются: алюминий, титан, чугун, хром, магний.
• Легко паяются: олово, бронза, латунь, свинец, драгоценные металлы.

Соблюдение этих рекомендаций поможет избежать типичных проблем, снизить риск повреждения деталей и получить надежную, аккуратную пайку.

В этой статье использовано изображение из следующего видео, которое также рекомендуем просмотреть для лучшего усвоения материала о пайке.
